Realizzare una flangia per la EQ6 Skywatcher:

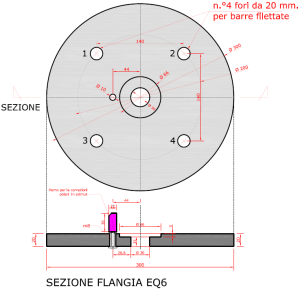

In questa pagina ho inserito i disegni di una flangia da me realizzata, per la montatura EQ6 della Skywatcher, da utilizzare su una postazione fissa.

Particolare della flangia realizzata in acciaio da 20mm. di spessore, fissata a delle barre zincate filettate da 18mm.
E' visibile il perno per i movimenti micrometrici azimutali per l'allineamento polare.

Scaricate i pdf con le misure e lo schema di montaggio.

Download delle tavole di progetto per realizzare un piccolo osservatorio astronomico

Sono disponibili gli elaborati in formato pdf: Download archivio di 3.6MB
