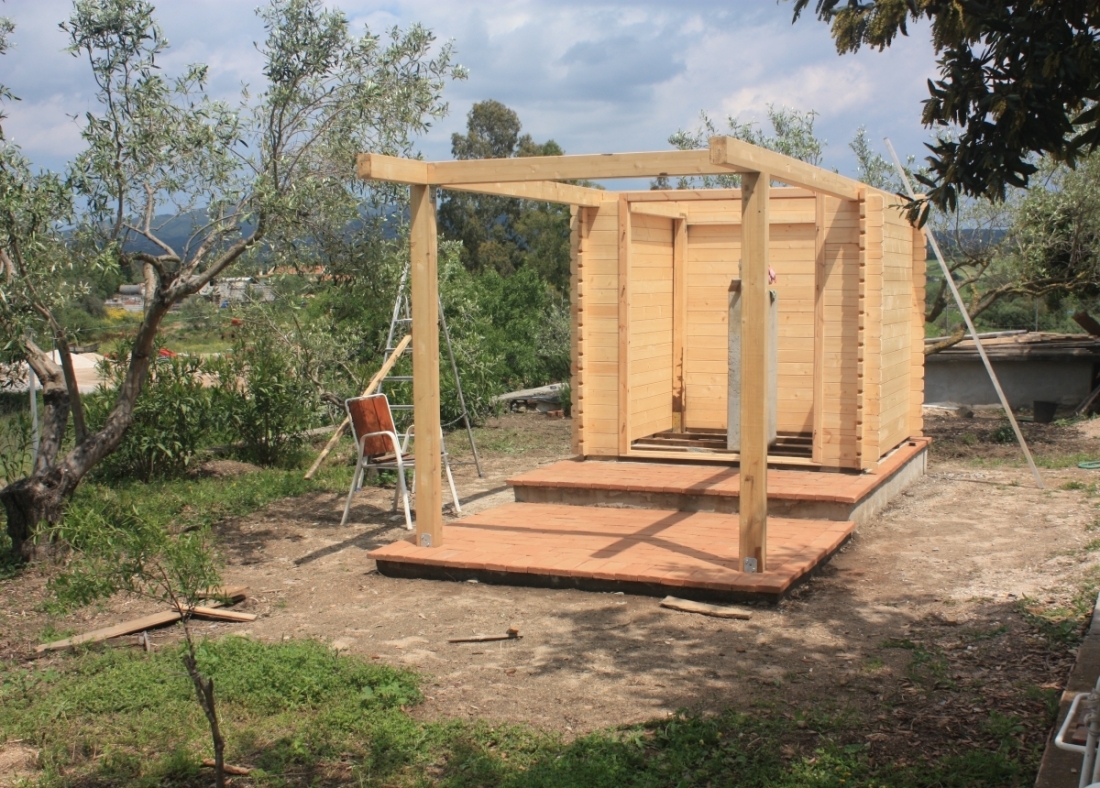

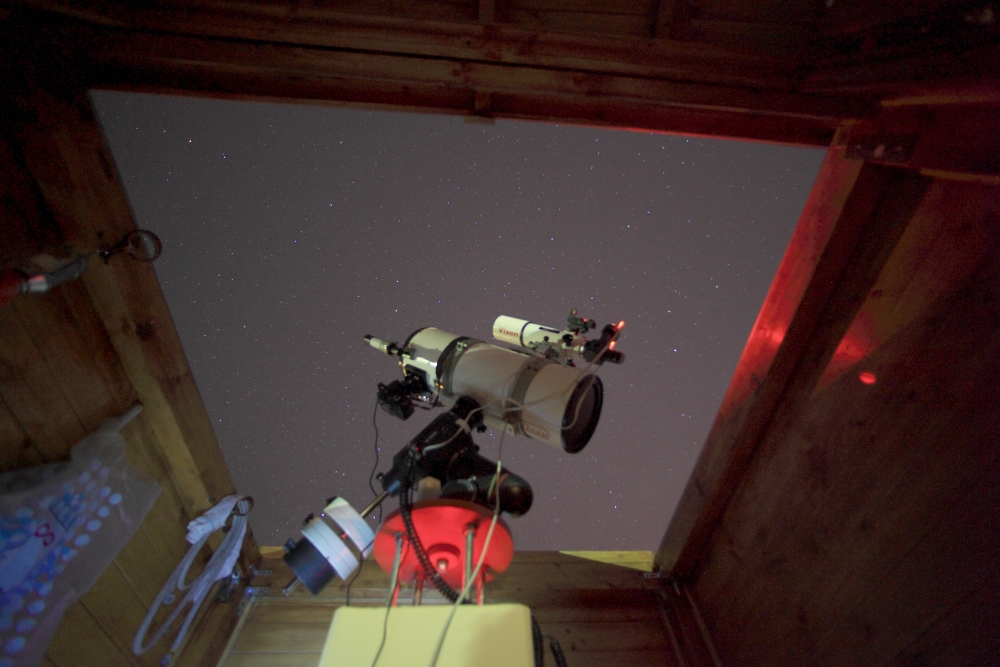

In questa pagina ho inserito le prime immagini del mio osservatorio privato...

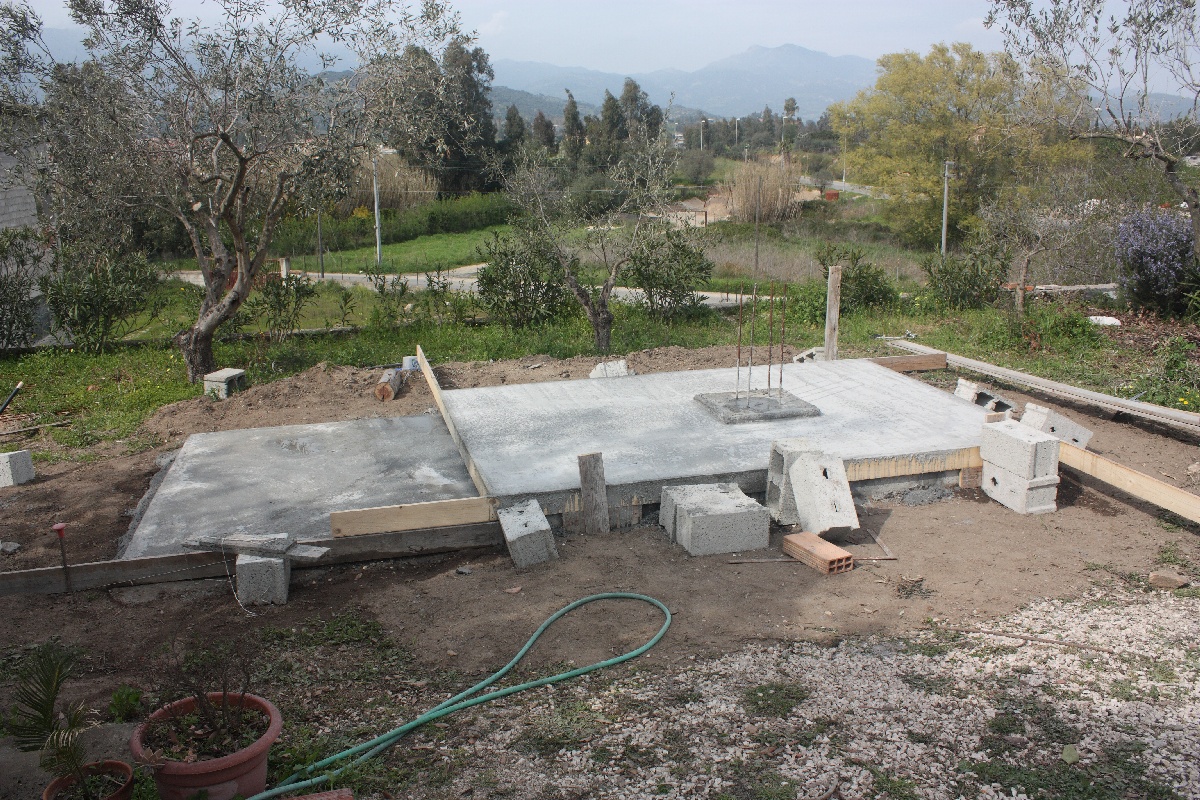

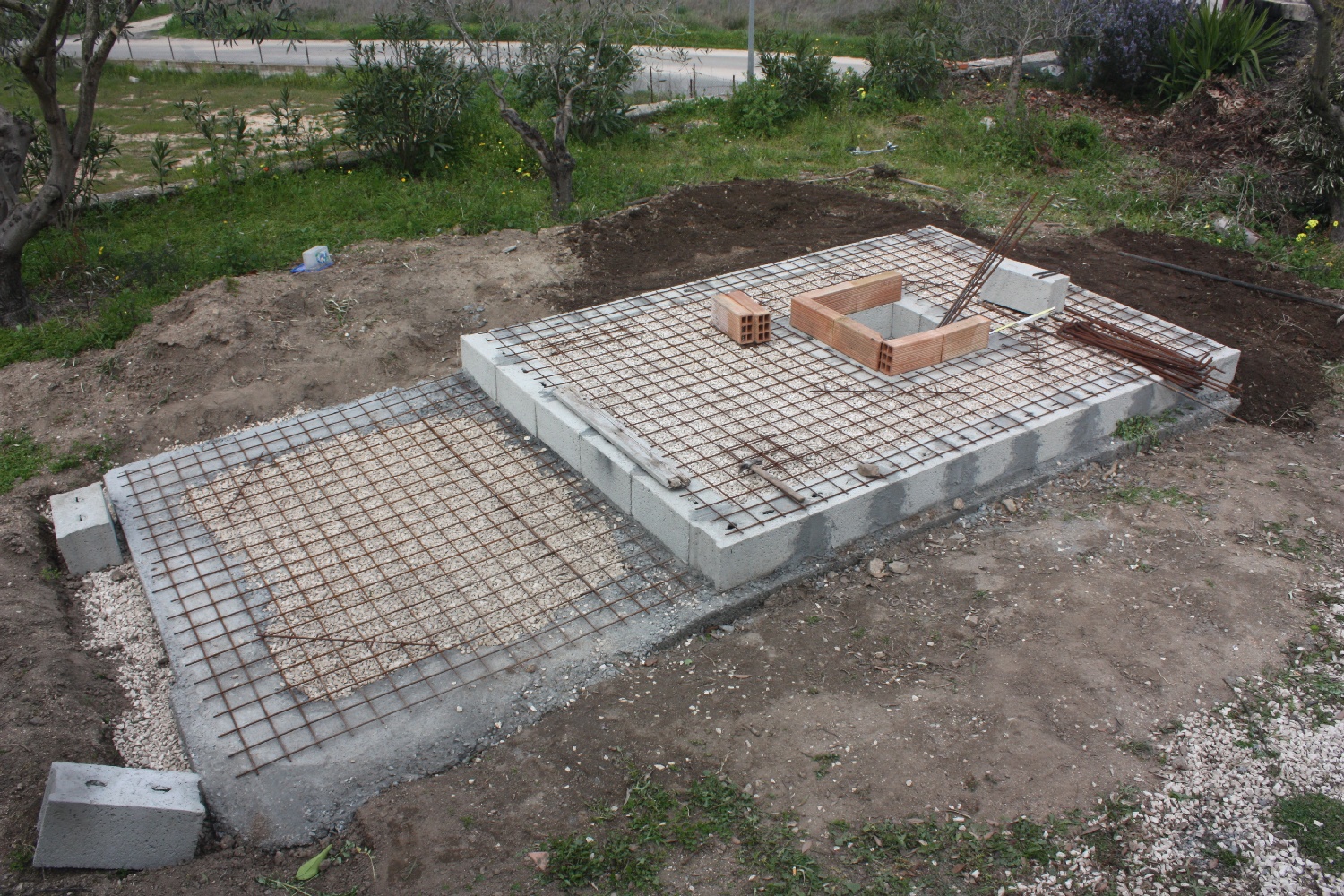

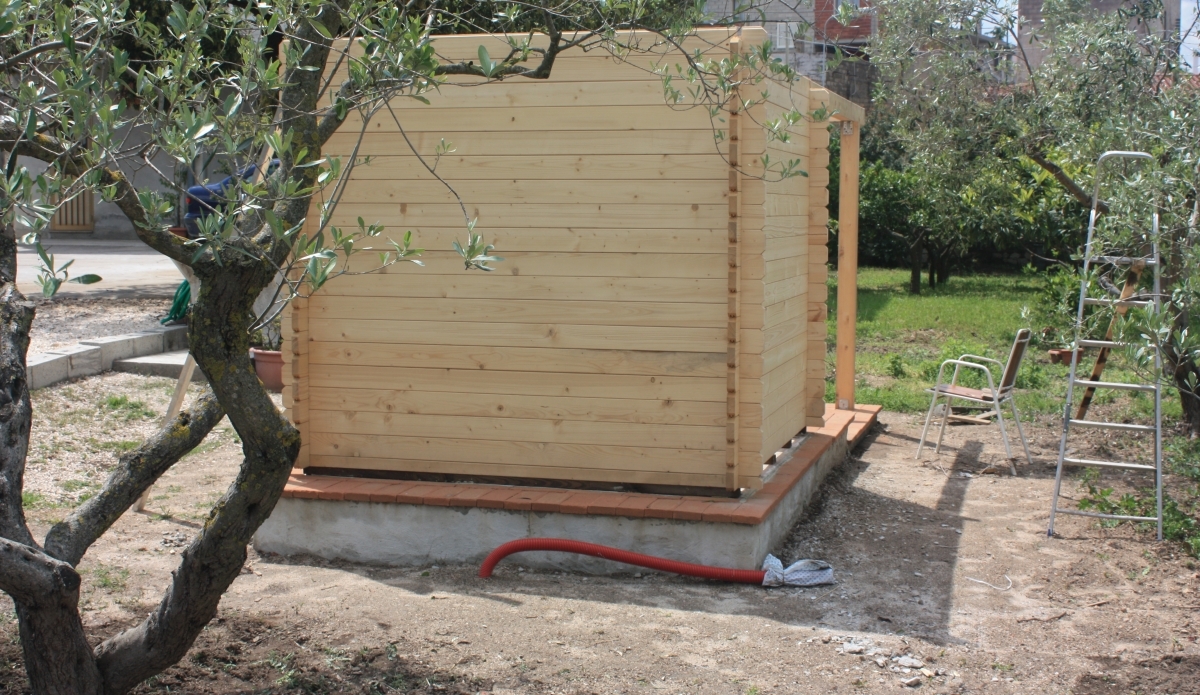

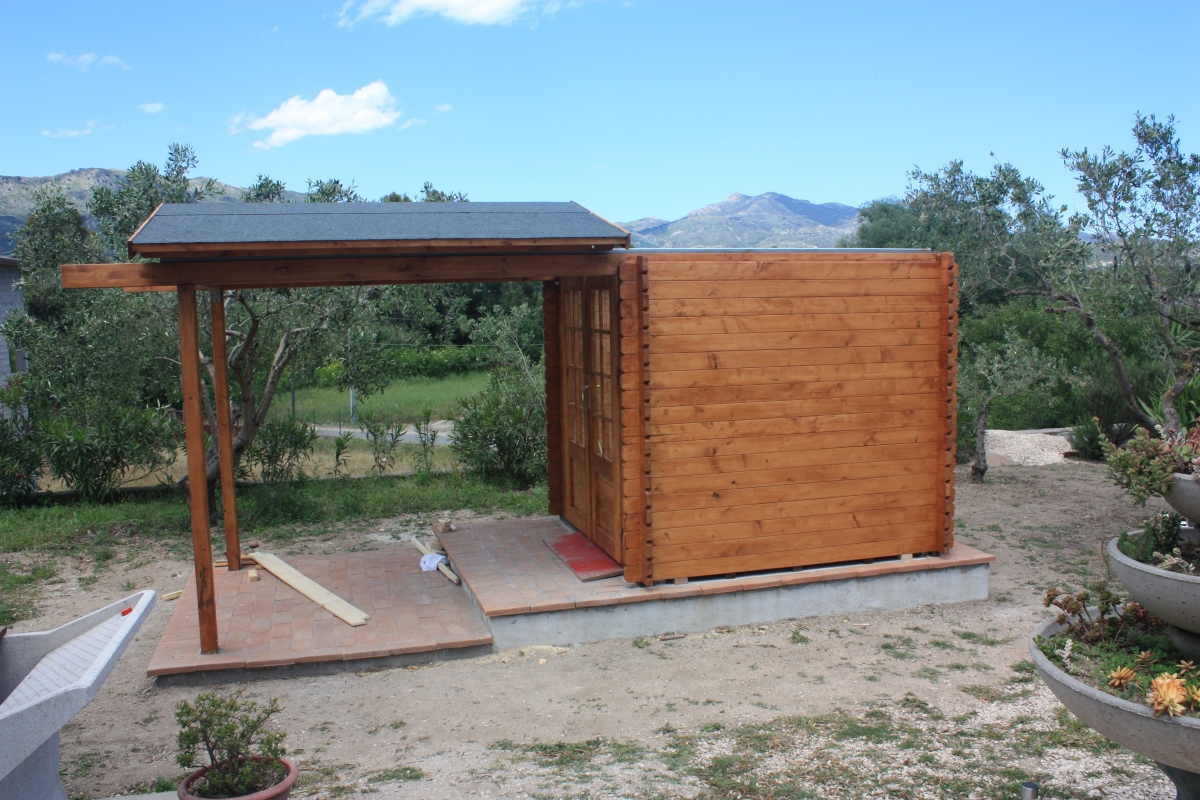

Il basamento ha le dimensioni di 320x220cm. e il perimetro esterno è stato realizzato con blocchi in cls da 20cm .
Il massetto ha uno spessore di 10cm. ed è stato armato con rete elettrosaldata da 6mm. 10X10cm.

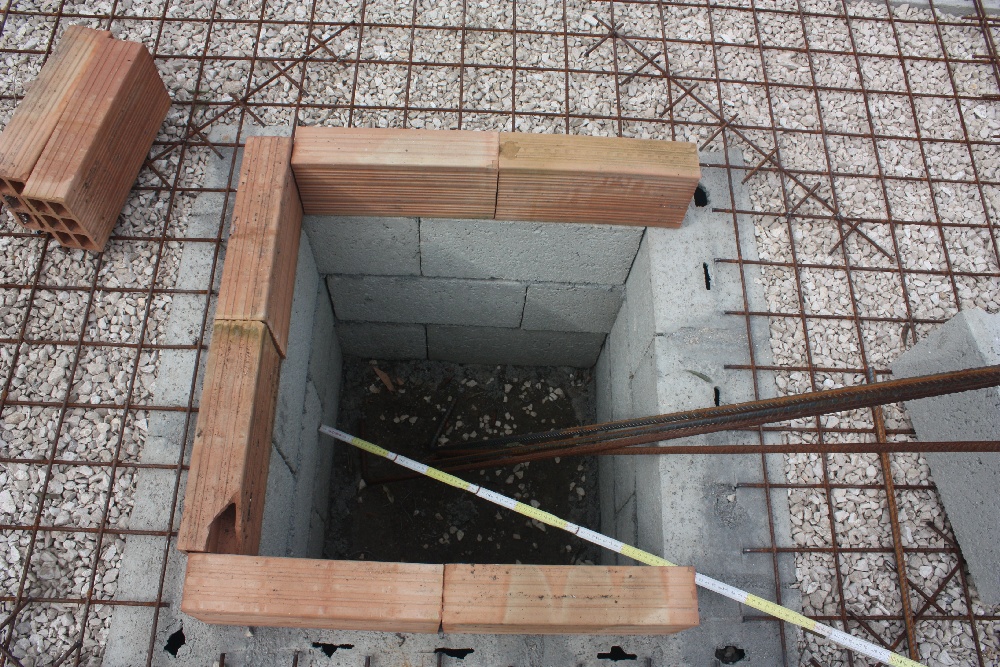

La fossa visibile nelle foto è stata realizzata per poter contenere il dado di fondazione 60x60x80cm. per la colonna; in questo modo è possibile separare la colonna dalla piattaforma e di conseguenza evitare di trasmettere dannose vibrazioni allo strumento.

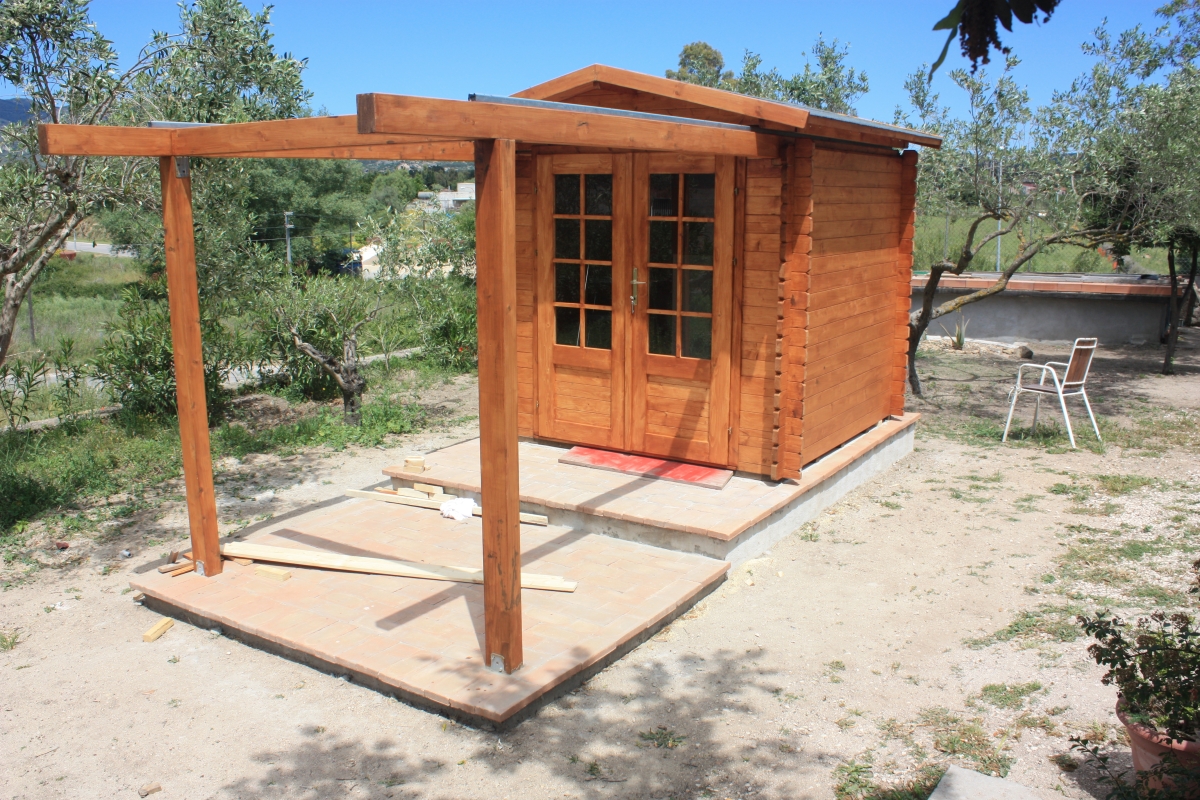

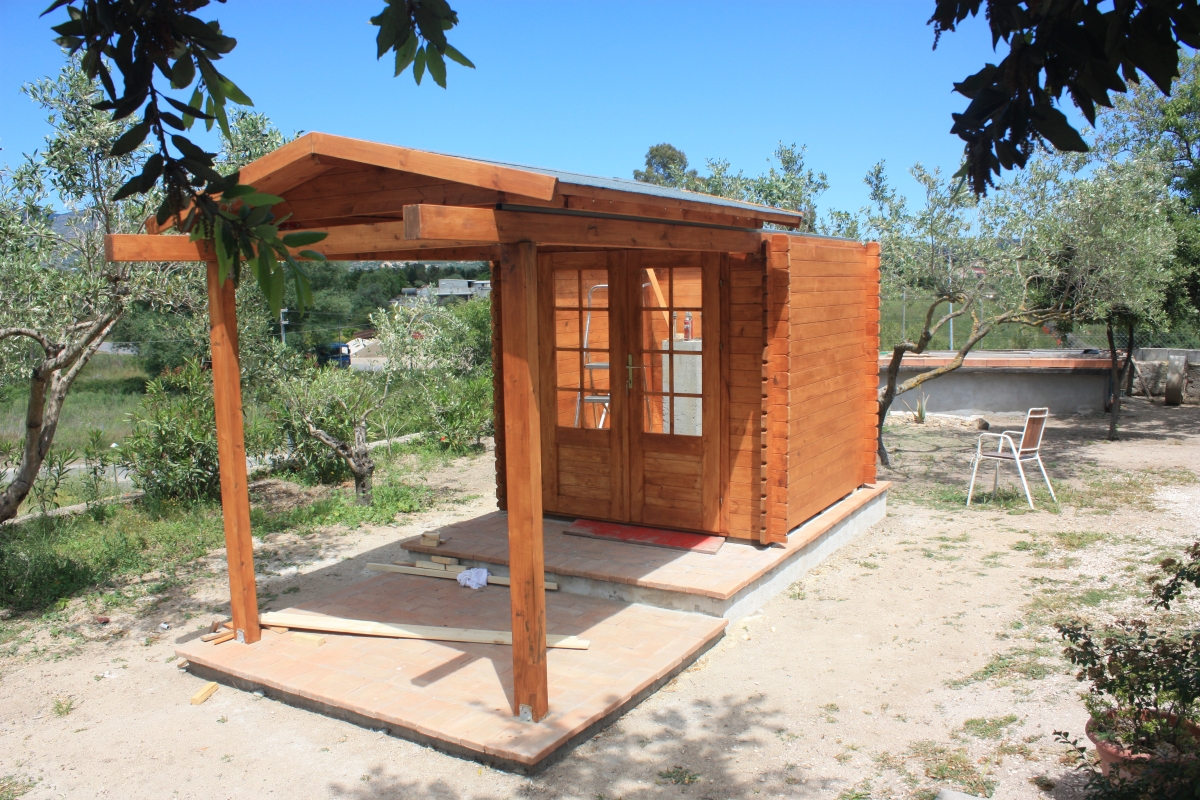

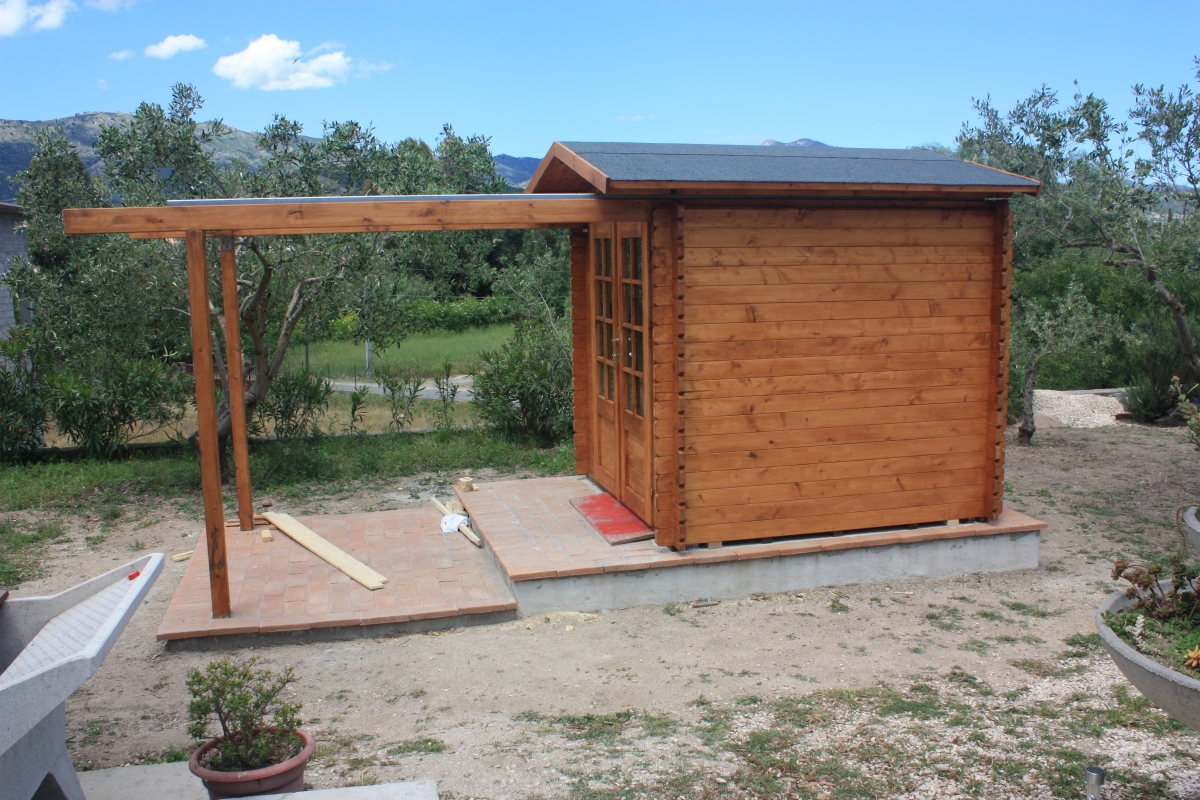

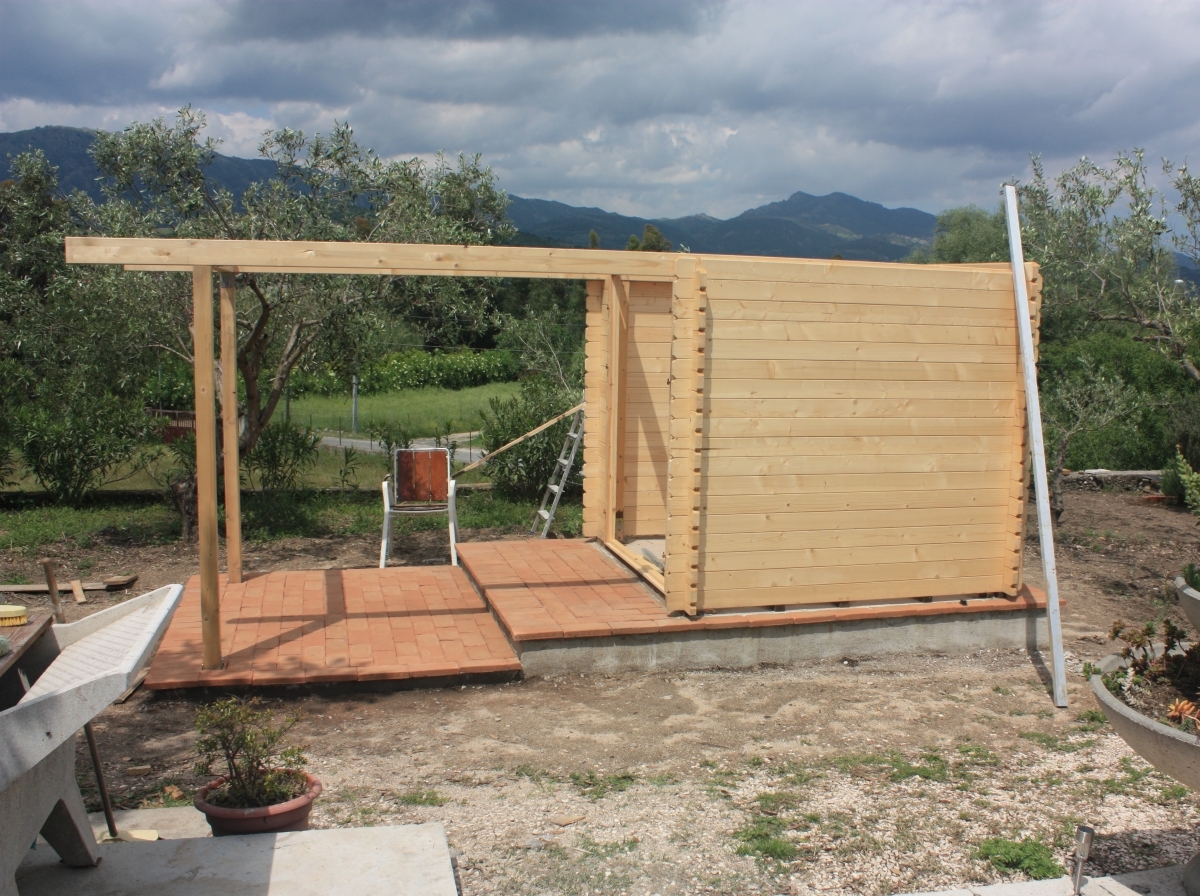

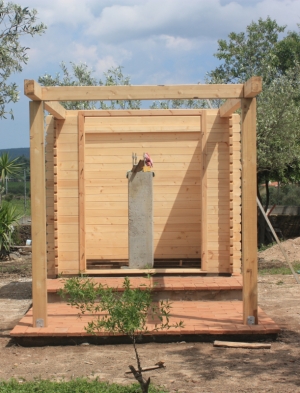

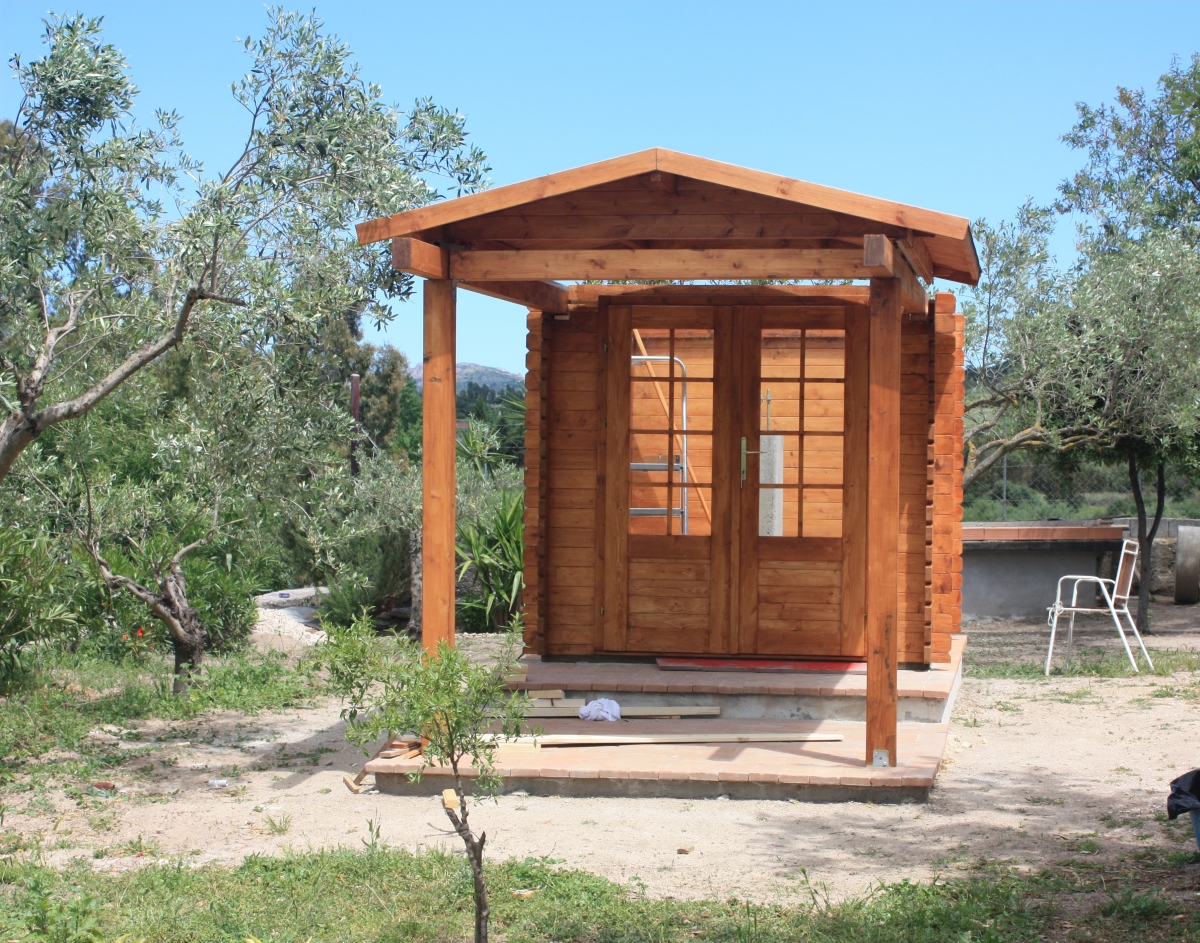

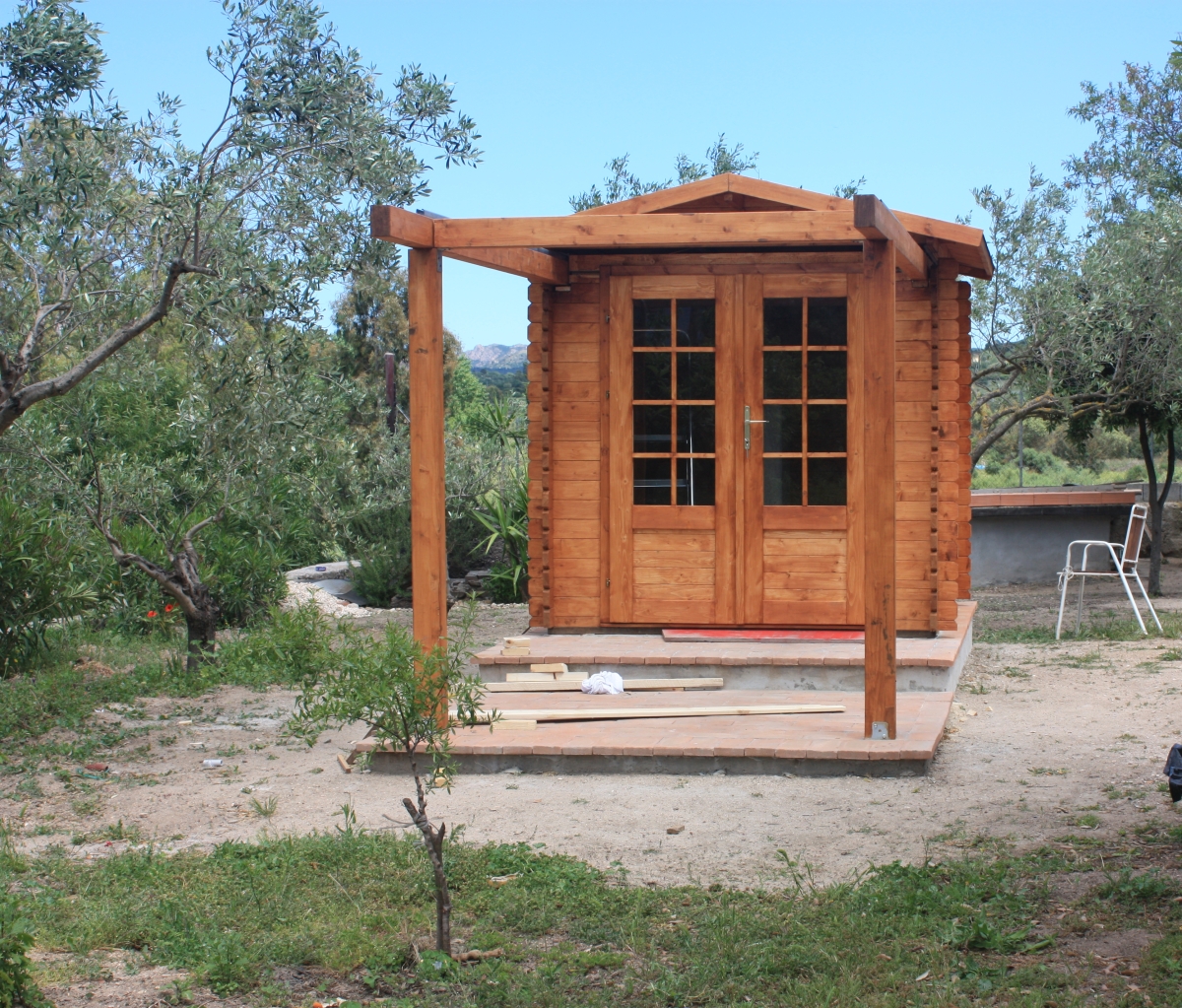

Vista frontale del lato ovest.

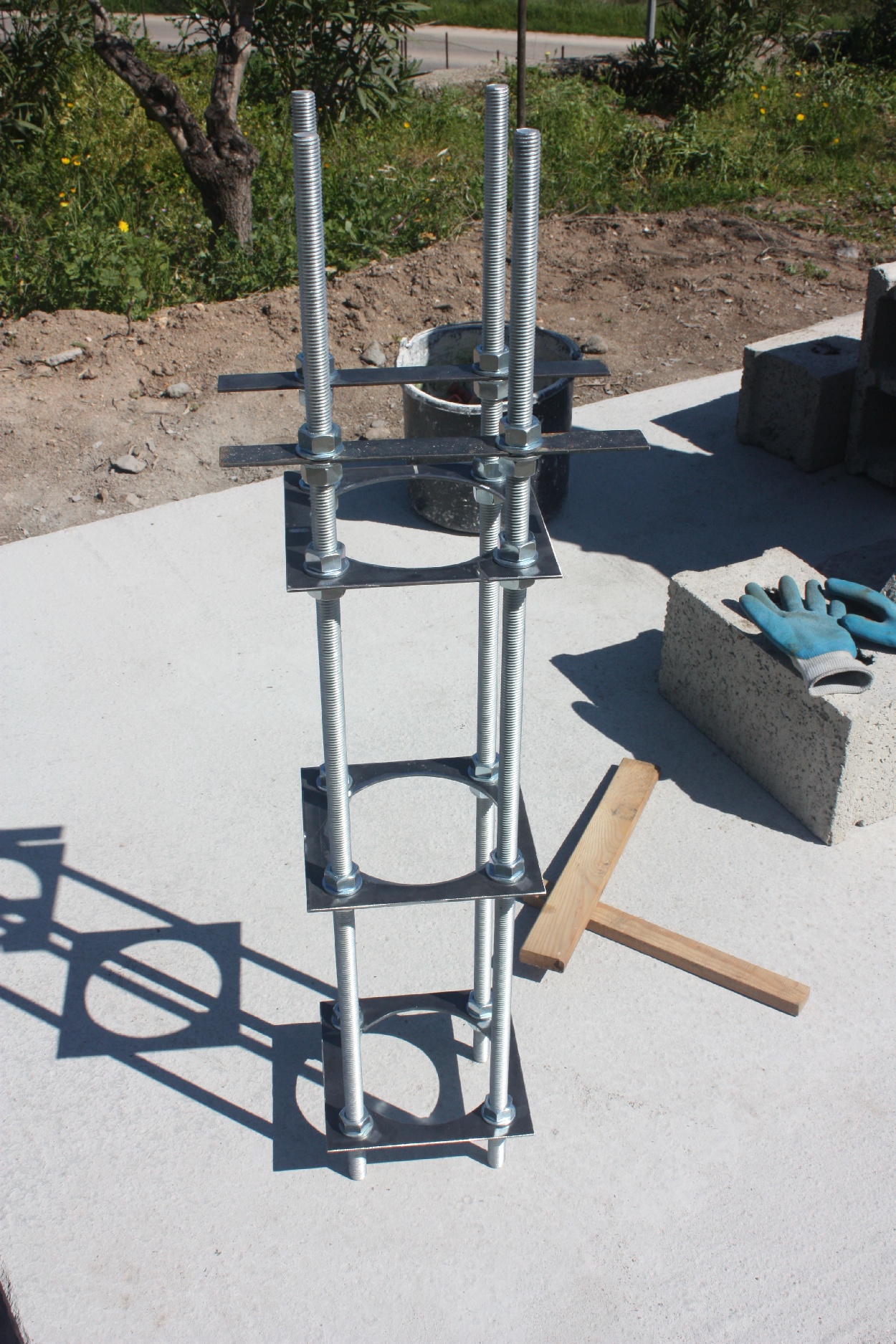

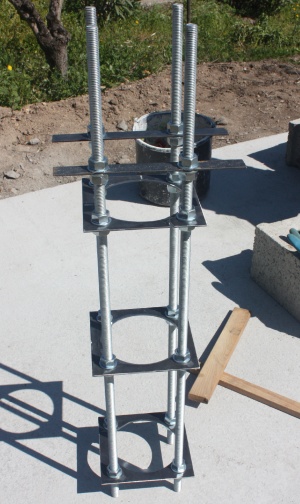

L'armatura di sostegno della flangia è costituita da 4 barre filettate in acciaio zincato della lunghezza di un metro e Ø 18mm.

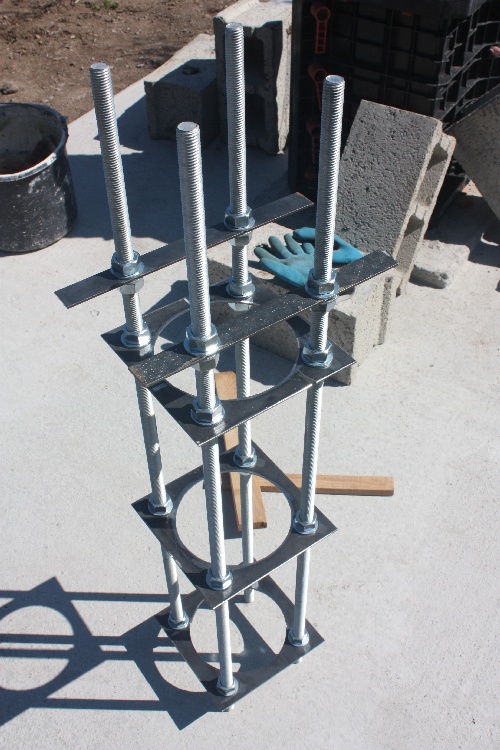

Nella foto sono visibili le 3 dime in lamiera da 2mm. con ampio foro centrale (per il passaggio del cls) è fissate alle barre per mezzo di 8 bulloni ciascuna; molto utili per il perfetto parallelismo
delle barre e come staffe di rinforzo.
Le due piattine superiori sono utilizzate per poter appoggiare l'armatura al cassero, completato il getto in cls verranno rimosse.

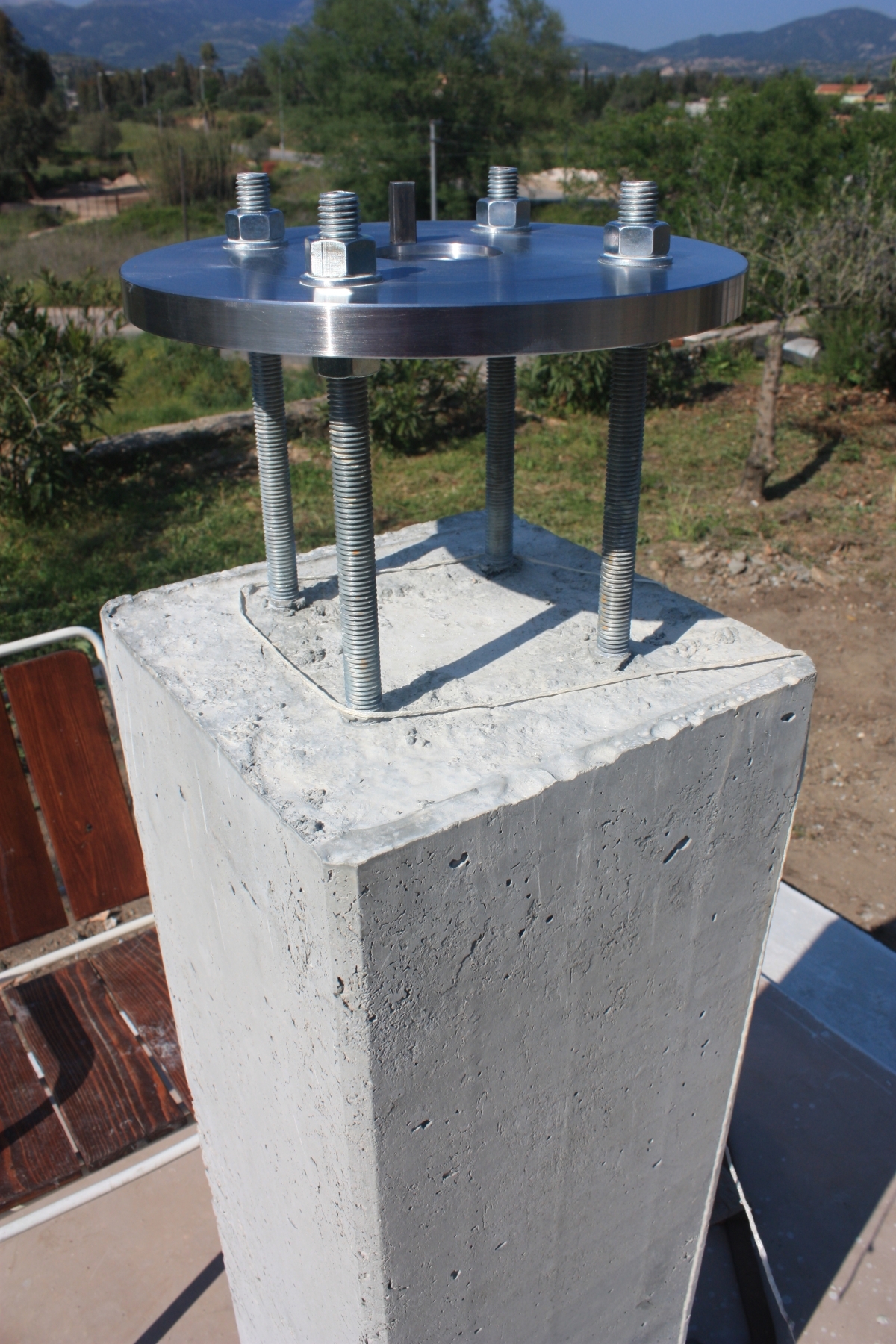

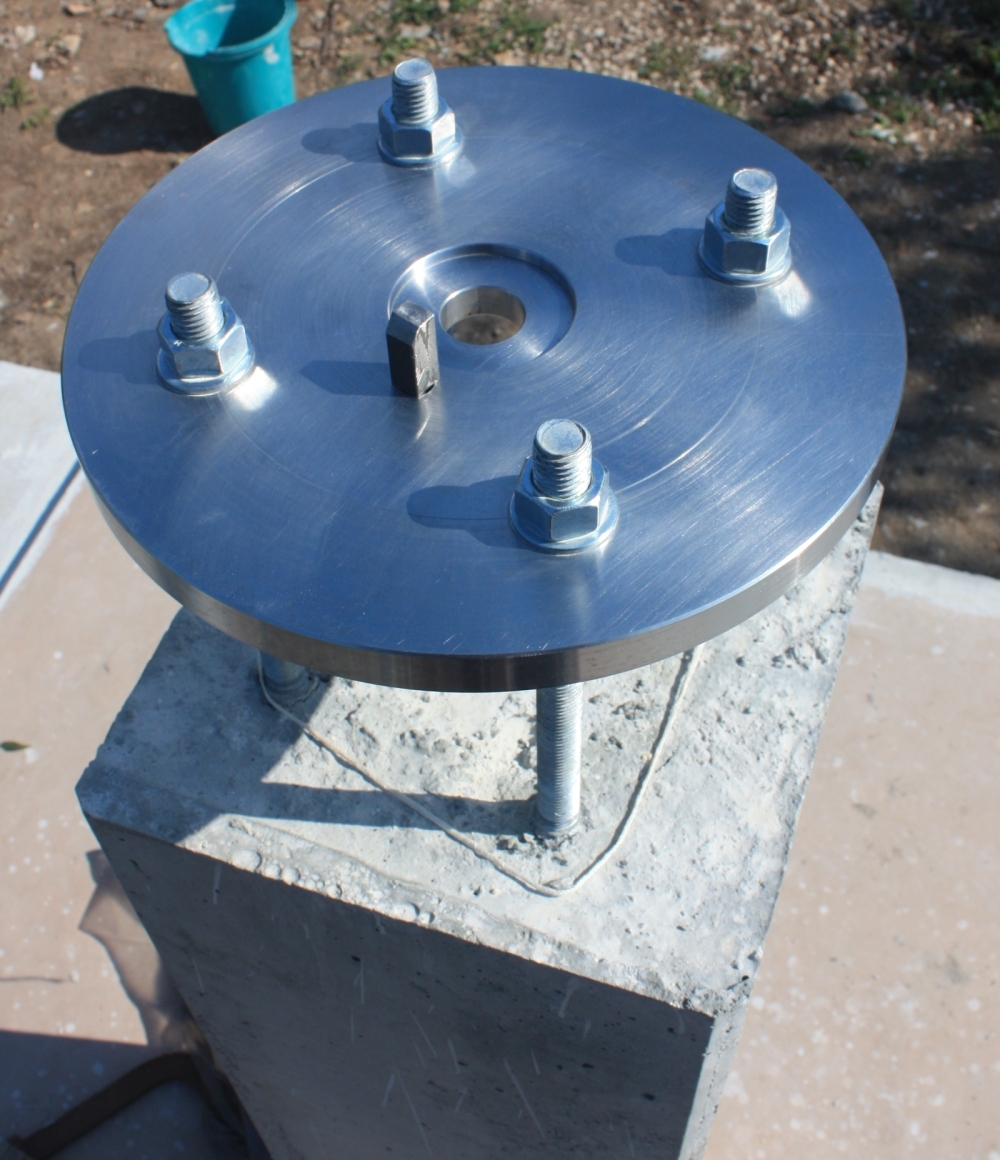

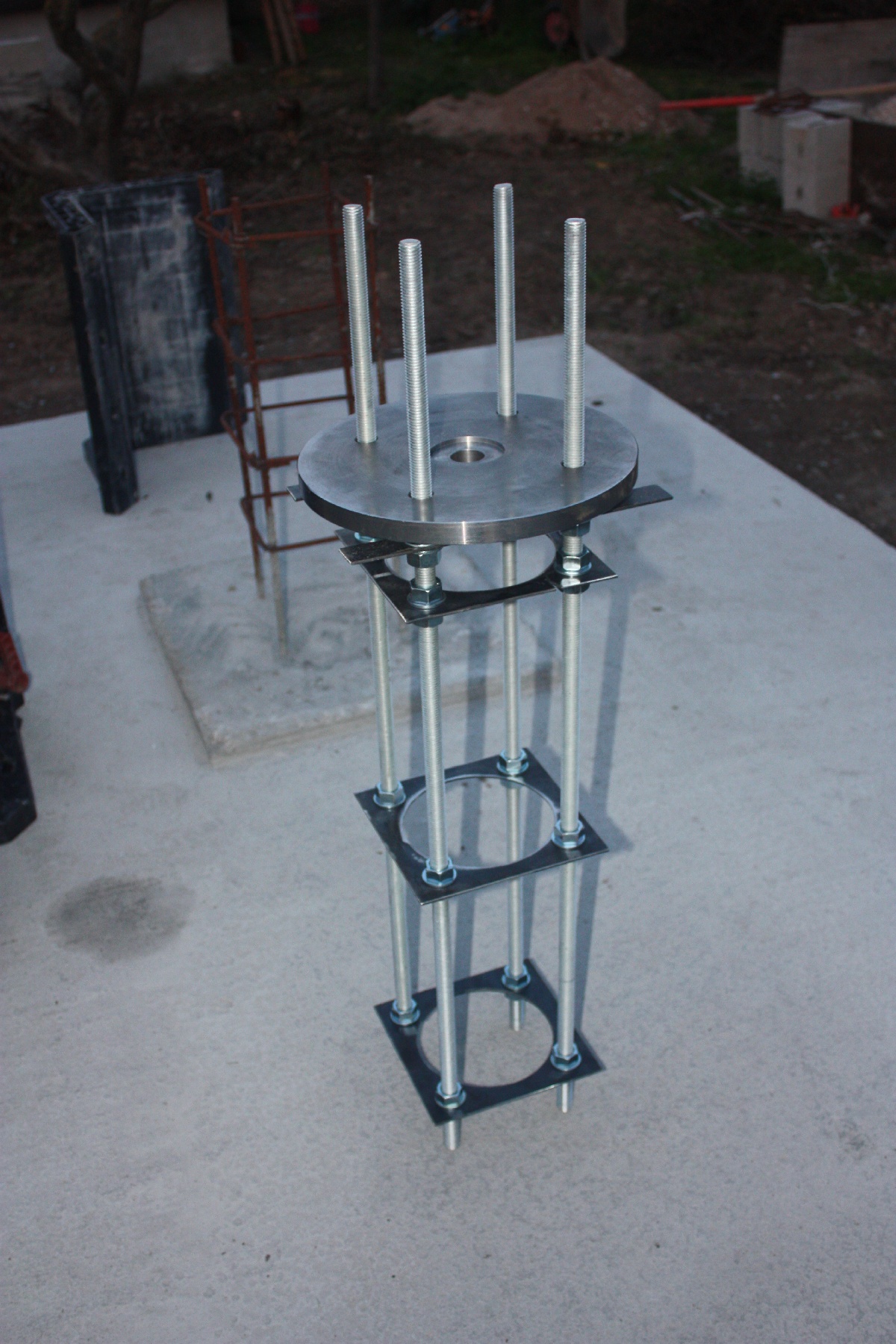

Particolare della flangia realizzata in acciaio da 20mm. di spessore, fissata alle barre.

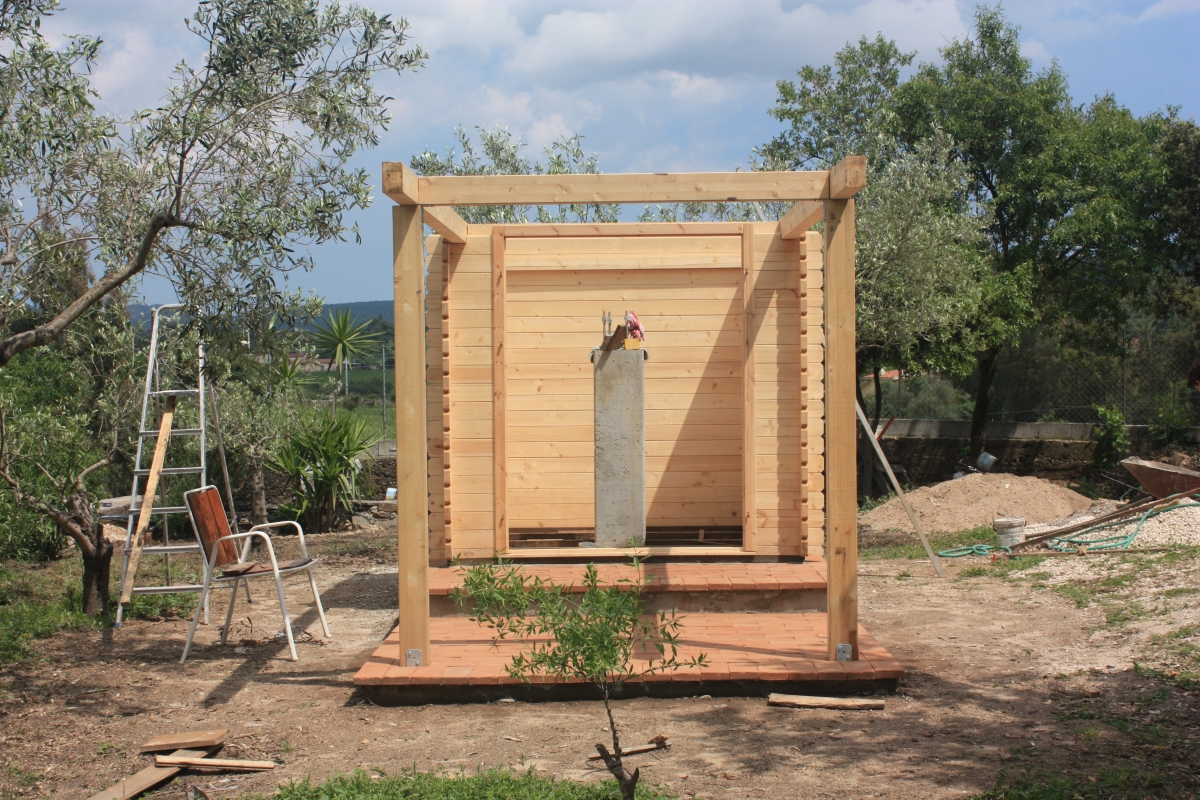

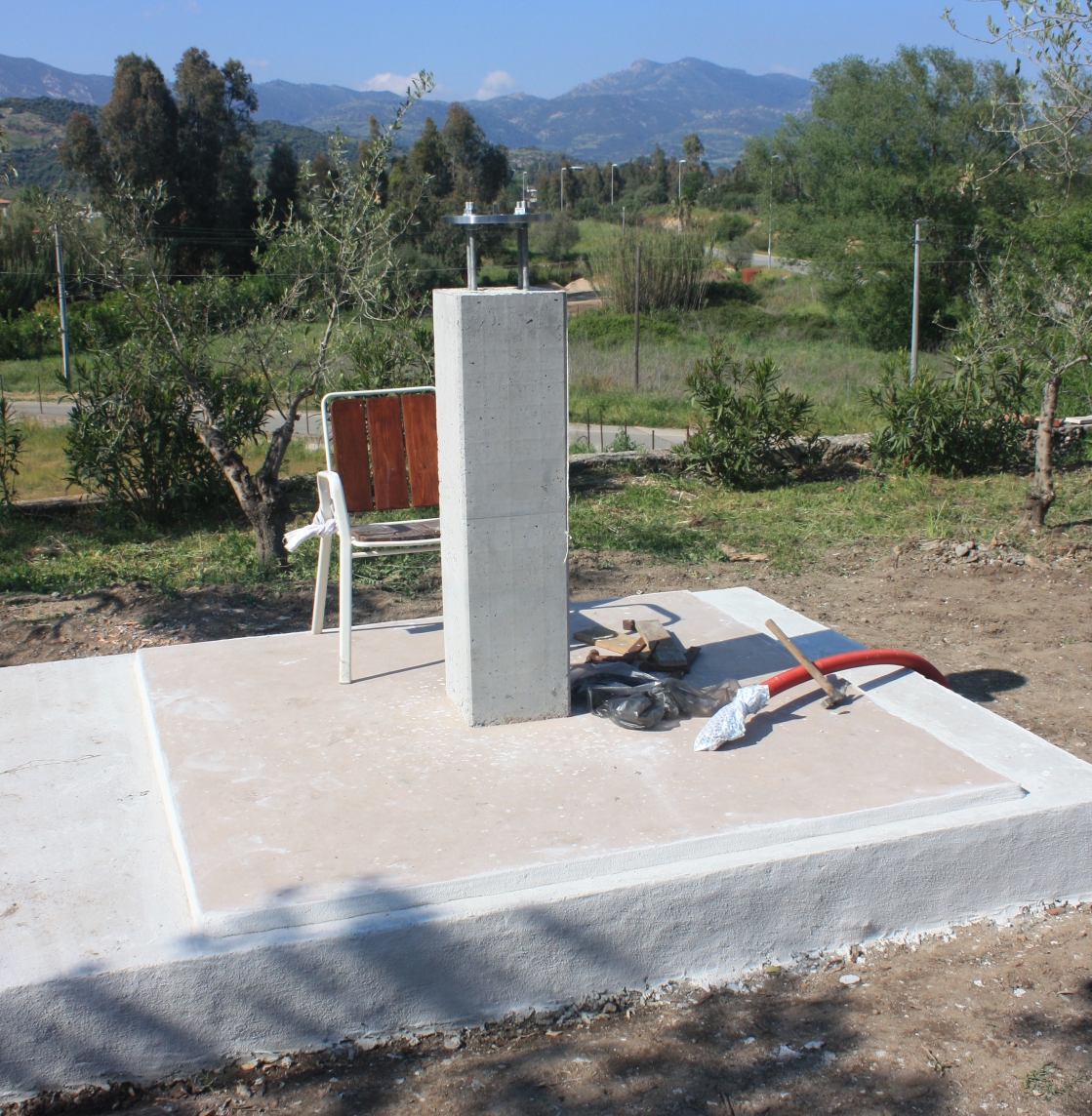

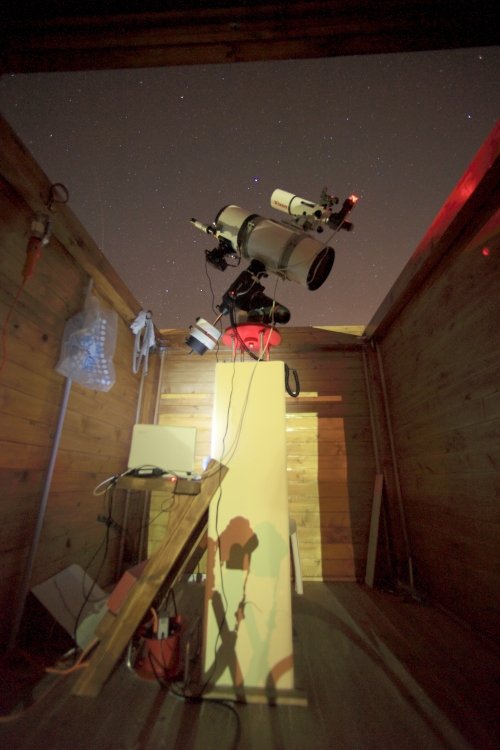

La colonna ha le dimensioni di 30x30x120cm. realizzata in cls armato.
Scaricate i disegni per realizzare la flangia per la EQ6.
Sono disponibili per il libero utilizzo, le tavole di progetto in formato pdf: Download!
